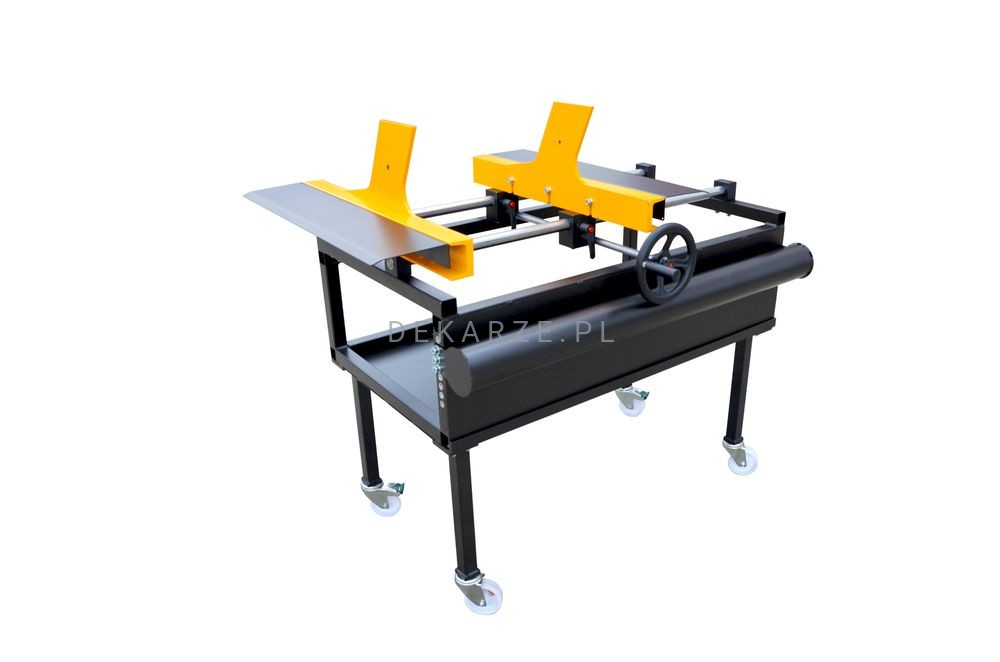

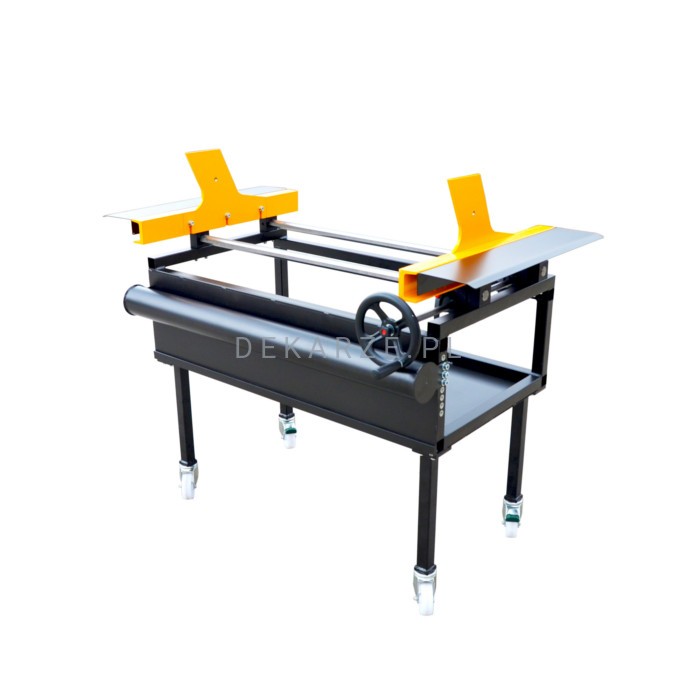

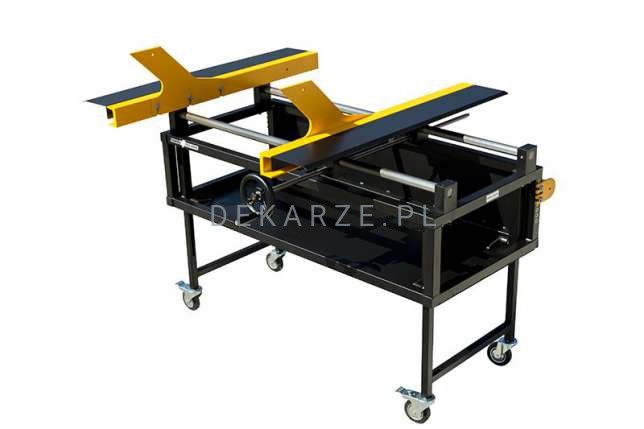

Szablon Kominowy SK-1350

Szablon kominowy służy do wykonywania obróbek blacharskich kominów o kącie nachylenia od 0° do 55°, jak również okien dachowych i lukarn. Prosta obsługa zapewnia bezproblemową i szybką pracę, a maszyna może być obsługiwana przez jedną osobę. Wykorzystanie szablonu gwarantuje maksymalną jakość przy krótkim czasie wykonania.

Paramenty techniczne szablonu:
– długość całkowita: 1750 mm
– szerokość całkowita: 900 mm
– wysokość całkowita: 1280 mm
– długość robocza: 1350 mm
– waga (z podstawowym osprzętem): 185 kg

Wykonanie obróbki przebiega w kilku etapach:

– ustawienie szerokości komina (pomiary komina i ustawienie szerokości w szablonie)

– trasowanie według szablonu i wycinanie blach

– zamknięcie blachy w szablonie i wywinięcie krawędzi

– przygotowanie felcu i uformowanie czoła i tyłu komina

– złożenie obróbki w szablonie i zamknięcie rąbka

Po zakończeniu pracy otrzymujemy dwie połówki, część frontową i tylną komina. Ostatnim etapem jest oczywiście montaż na kominie.

Zaletą szablonu jest całkowita wymiana szablonów kątowych stałych oraz rury formującej na rurę o wymaganej średnicy. Grubość szablonów wymiennych wynosi 10 mm (zapewnia lepszą sztywność, wywijanie krawędzi i zamykanie rąbka) , średnica rury formującej przy szablonach kominowych wynosi ø 60 mm.

Maszyna jest produkowana w wersji o szerokości roboczej od 100 do 1300 mm, regulacja szerokości odbywa bezstopniowo po prowadnicach zębatych co zapewnia powtarzalność i sztywność.

Wyposażenie standardowe:
– dwa szablony o grubości płyty 10 mm ( kąt dachu 35° i 45° stopni)
– rura formująca o średniacy fi 60 mm
– pólka dolna z akcesoria i narzędzia
– półki podporowa przy szablonach (usprawniające pracę)
– odkręcane nogi z kółkami i dwoma hamulcami

Wyposażenie dodatkowe:
– szablony o kącie nachylenia od 0° do 55°, co 5°
– szablon do okien dachowych

– szablon do koszy spustowych – (głębokość kosza: 300 mm; 350 mm; 400 mm)
– specjalny rysik traserski 6 mm, 8 mm i 10 mm
