Szablon traserski Edgefold

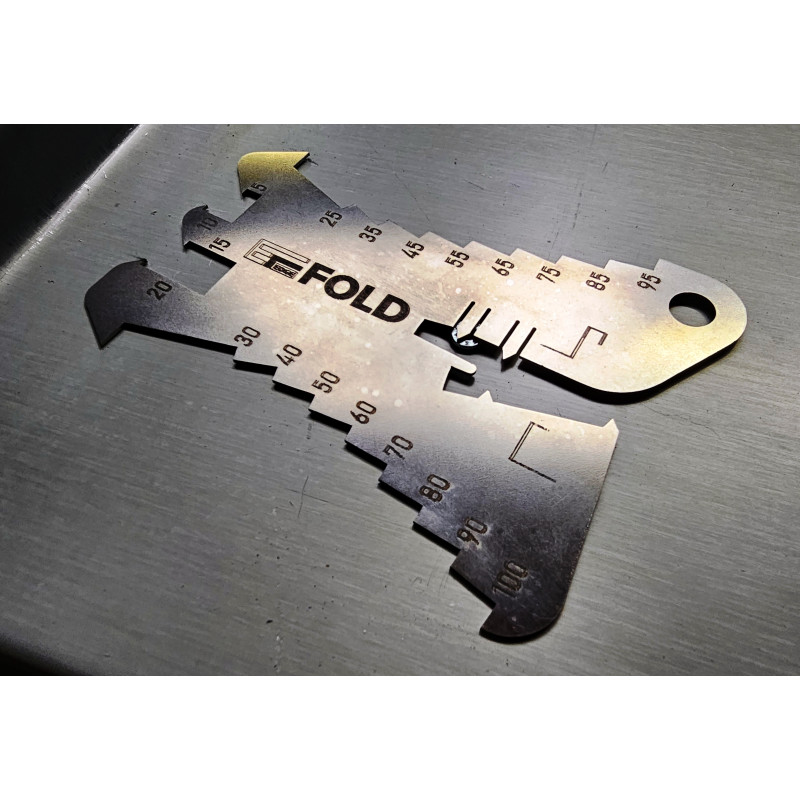

Szablon traserski Edge Fold to narzędzie ze stali nierdzewnej do wyznaczania powtarzalnych wymiarów podczas prac dekarskich i blacharskich. Zakres od 5 do 100 mm z gradacją co 5 mm ułatwia trasowanie linii przed cięciem, gięciem oraz dopasowaniem elementów obróbkowych. Narzędzie wskazuje także dokładne kąty, które pomagają prowadzić oznaczenia przy detalach wymagających powtarzalności.

ZASTOSOWANIE

— Przy jakich realizacjach?

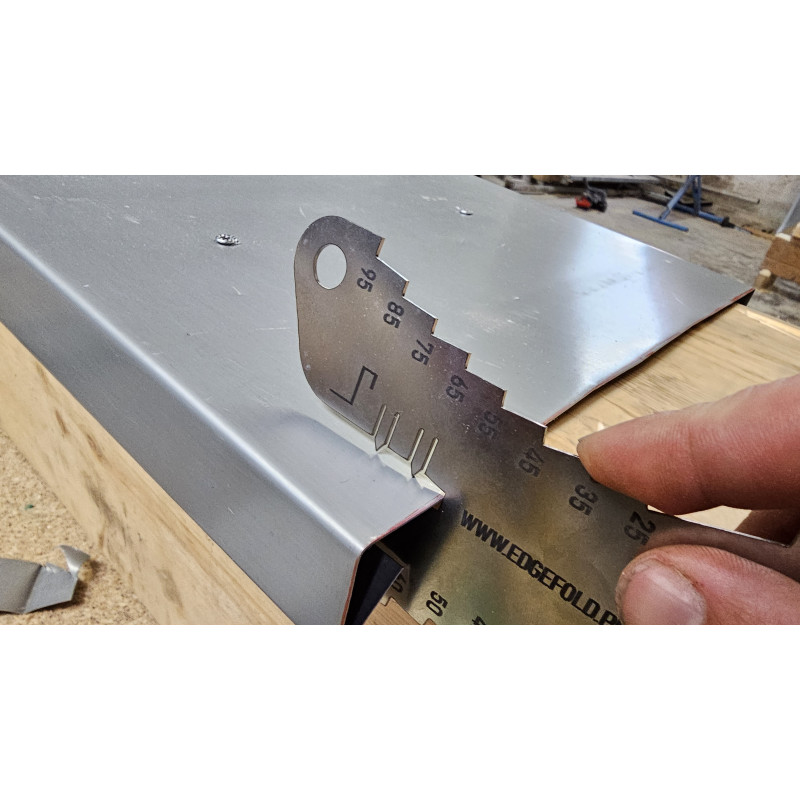

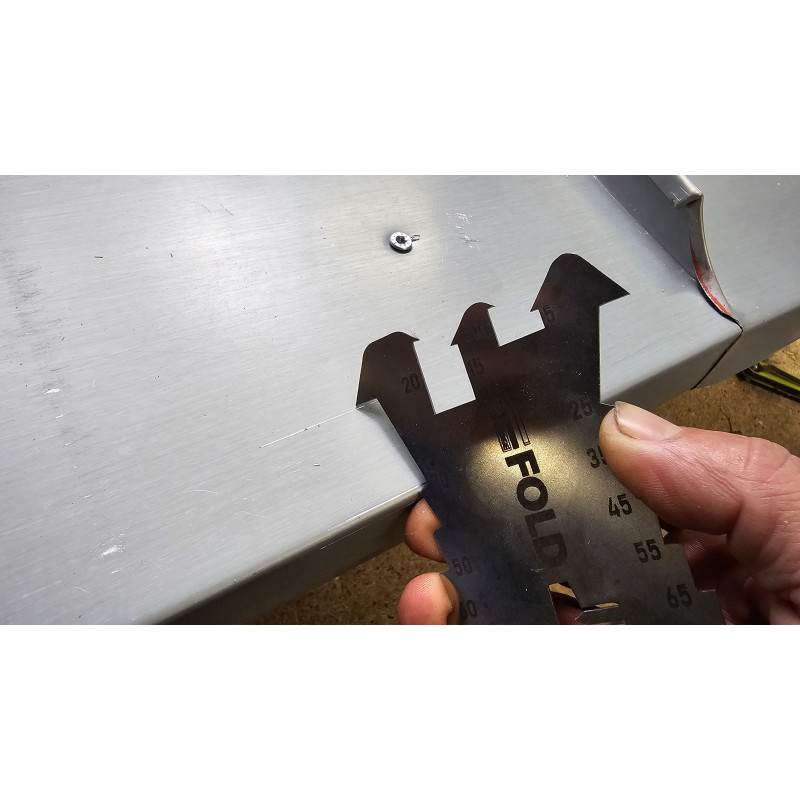

Szablon sprawdza się przy przygotowaniu obróbek blacharskich, pasów nadrynnowych, obróbek kominów, narożników, zakończeń przyściennych i innych elementów, w których trzeba wielokrotnie odłożyć ten sam wymiar od krawędzi. Pozwala szybko wyznaczyć linię cięcia, gięcia albo podgięcia bez każdorazowego odmierzania miarą zwijaną. Dokładne kąty są przydatne przy oznaczaniu połączeń i dopasowywaniu elementów konstrukcji.

— Przy jakiej skali pracy?
Przy pojedynczej poprawce szablon ogranicza liczbę narzędzi potrzebnych do wyznaczenia krótkiego wymiaru. W codziennej pracy blacharza przyspiesza serię powtarzalnych oznaczeń, gdy kolejne elementy mają mieć jednakową szerokość zakładki, podgięcia lub pasa. Przy długich liniach na dużych arkuszach nadal potrzebny będzie liniał, łata albo sznur traserski; zakres tego szablonu kończy się na 100 mm.

— Przy jakich materiałach?
Producent potwierdza wykonanie ze stali nierdzewnej i zastosowanie w pracach dekarskich oraz blacharskich. Przy blachach powlekanych sposób znakowania trzeba dobrać tak, aby nie naruszyć powłoki; sam szablon wyznacza wymiar, a za ewentualne zarysowanie odpowiada użyty rysik lub narzędzie znakujące.

DANE TECHNICZNE

— Producent: Edge Fold
— Typ: szablon traserski do prac dekarskich i blacharskich
— Materiał: stal nierdzewna
— Zakres trasowania: od 5 do 100 mm
— Gradacja: co 5 mm

DLA KOGO?

— Dla profesjonalnej ekipy dekarskiej i blacharskiej
Narzędzie jest przeznaczone dla wykonawców, którzy regularnie przygotowują obróbki z blachy i chcą zachować jednakowe odległości od krawędzi. Najwięcej daje przy detalach, gdzie powtarzalny wymiar decyduje o tym, czy kolejne elementy będą do siebie pasować.

— Dla osób uczących się zawodu
Szablon ułatwia naukę poprawnego trasowania, ponieważ ma gotowy zakres i stałą gradację co 5 mm. Nie wyręcza jednak w odczytaniu rysunku technicznego ani w kontroli wymiaru końcowego, zwłaszcza przy elementach poza zakresem 100 mm.

— Do pracy mobilnej i warsztatowej
Przy krótkich wymiarach można używać go na dachu, przy stole blacharskim i podczas dopasowywania pojedynczych detali.

PORÓWNANIE Z ALTERNATYWAMI

Szablon traserski Edge Fold a miara zwijana i liniał
Miara albo liniał wystarczą przy pojedynczym odmierzeniu lub przy wymiarze większym niż 100 mm. Szablon Edge Fold jest praktyczniejszy, gdy trzeba wielokrotnie trasować krótkie, równoległe odległości w stałych krokach co 5 mm, bo nie wymaga za każdym razem ustawiania miary od zera.

Szablon traserski Edge Fold a sznur traserski
Sznur traserski lepiej obsługuje długie proste linie na arkuszach i pasach blachy. Szablon Edge Fold jest lepszy do krótkiego wymiaru od krawędzi, oznaczania detalu oraz kontroli powtarzalnych odstępów. W warsztacie oba narzędzia się uzupełniają, a nie zastępują.

Szablon Edge Fold a szablon o większym zakresie
Model o większym zakresie ma przewagę przy szerokich pasach i obróbkach, w których odległość przekracza 100 mm. Edge Fold pozostaje rozwiązaniem do krótszych wymiarów; przed wyborem większego wariantu należy potwierdzić jego zakres, gradację i wartości kątów.

NAJCZĘSTSZE BŁĘDY

TRASOWANIE WYMIARU POZA ZAKRESEM
Zakres szablonu wynosi 5-100 mm. Próba odłożenia większego wymiaru przez przesuwanie narzędzia bez punktu bazowego kumuluje błąd i daje nierówną linię.

MYLENIE SZABLONU Z NARZĘDZIEM DO CIĘCIA
Szablon służy do oznaczania i kontroli położenia linii. Prowadzenie po nim nożyc lub używanie go jako elementu formującego może zniszczyć detal albo doprowadzić do niedokładnego cięcia.

ZNAKOWANIE POWŁOKI OSTRYM RYSIKIEM
Na blasze powlekanej głęboka rysa może naruszyć warstwę ochronną. Rodzaj znacznika trzeba dobrać do materiału i miejsca, w którym linia będzie widoczna po montażu.

BRAK KONTROLI PUNKTU ODNIESIENIA
Nawet poprawnie ustawiony szablon powieli błąd, jeśli krawędź blachy jest krzywa albo element nie został ustawiony prostopadle. Przed serią oznaczeń należy sprawdzić bazę pomiarową i pierwszy detal.
